Numérisation 3D
Mars 2011



Industrie Lyon 2011

Du 5 au 11 Avril aura lieu à Eurexpo le salon Industrie 2011. Les provinciaux que nous sommes se doivent de participer à cette manifestation qui est un des rares événements industriels hors région Parisienne.

Il y a au moins deux nouveautés à signaler cette année :

    Une desserte en bus gratuite, qui permet d’éviter les 2h de bouchons de Pollutec
    Un nouveau capteur de vision 3D présenté par baty sur le stand BATY H9Q63

Mesure 3D classique


Depuis quelques années, les systèmes de mesure tridimensionnelle utilisant un faisceau laser se généralisent. SOLTI a réalisé pour Metraplan un système utilisant une camera SICK Il s’agit de mesurer sur un tapis déroulant à 1m/s le contour exact d’un paquet de bois, à quelques millimètres près. Le système est robuste puisqu’il tourne depuis 3 ans sans aucune maintenance.
Toutefois la programmation par des langages propriétaires des systèmes de vision « fermés » demande un apprentissage laborieux et présente des limites incontournables.

Numérisation 3D ouverte

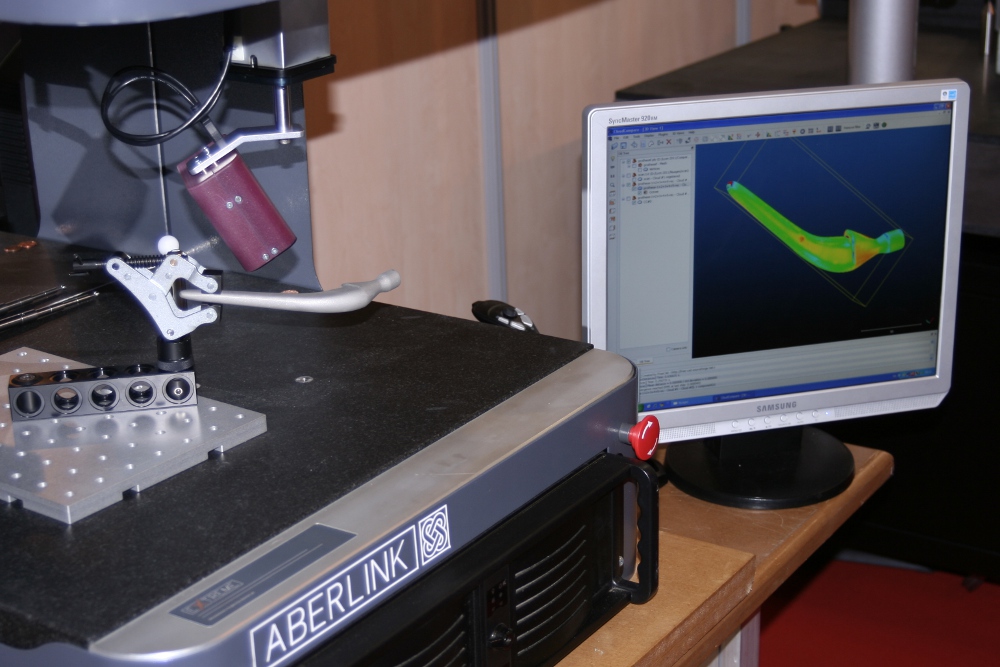

Le système présenté est au contraire un système ouvert : un capteur de conception originale est associé à une machine à mesurer tri-dimensionnelle Aberlink et au logiciel libre CloudCompare.

L’ensemble constitue une solution homogène avec les meilleurs outils du moment:
     le prix de l’ensemble est tout à fait compétitif
     le système peut évoluer sans aucune limite
     le laser utilisé permet la cartographie couleur à bon marché, sans transiger sur la précision, la vitesse ou la qualité.


Le produit

Caractéristiques :

     Capteur laser ligne
     Champ de 30 mm
     Vitesse d'acquisition : 43 000 points / seconde
     Résolution 6 µm
     Reproductibilité 16 µm

Applications:

     Inspection d’objets détaillés tel que téléphones mobiles, pales de turbine, prothèses médicales
     Rétro conception
     Compatibilités avec les logiciels d'application : Geomagic, Polyworks, RapidForm, 3DReshaper


L’ensemble constitue une solution optimale qui répond aux besoins en contrôle qualité, depuis les premières phases de prototypage jusqu’au contrôle de la production et de l’assemblage.
